  • Domowe stacje pogodowe coraz dokładniejsze - sensory SHT3x

  • 2018-08-12 21:30 | aktualizacja: 2018-08-12 22:33
  • W najbliższych latach możemy się spodziewać zdecydowanego wzrostu dokładności pomiarów temperatury i wilgotności w domowych stacjach pogodowych, także tych najtańszych. Jest to spowodowane tym, że na rynku są dostępne dokładne i tanie sensory pomiarowe SHT3x szwajcarskiej firmy Sensirion, wiodącego producenta cyfrowych mikroczujników.
  • Sensory pomiarowe SHT3x Sensory pomiarowe SHT3x - wersja z filtrem IP67
    Sensory SHT3x, po prawej wersja z membraną ochronną przed wodą i pyłem (IP67)


    Sensory SHT3x zostały po raz pierwszy zaprezentowane pod koniec 2014 roku na Międzynarodowych Targach Elektroniki w Monachium. Możemy je znaleźć w nowo zaprojektowanych lub przeprojektowanych produktach, czyli takich, które pojawiły się na rynku nie wcześniej niż w 2015 roku.

    W skład serii SHT3x wchodzą trzy sensory temperatury i wilgotności, różniące się głównie poziomami dokładności. SHT30 to najtańszy (budżetowy) sensor z całej rodziny, w zakresie temperatur od 0°C do +65°C ma typową dokładność ±0,2°C, a przy -20°C typowy błąd może wynieść ±0,4°C.



    SHT31 to standardowy sensor serii SHT3x, ma w zakresie od 0°C do +90°C typową dokładność ±0,2°C, a od -40°C do 0°C typowy błąd może wynieść ±0,3-0,2°C.

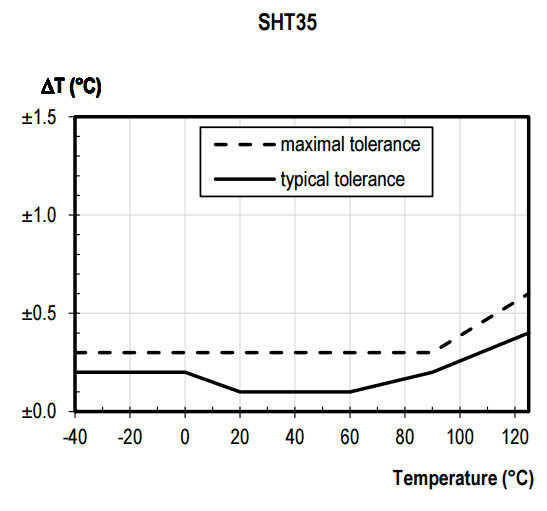

    Najdokładniejszym sensorem jest SHT35, w zakresie od -40°C do +90°C typowy błąd pomiarowy to zaledwie ±0,2-0,1°C.



    Na wykresach dokładności widzimy także maksymalny błąd pomiarowy (maximal tolerance), ale jak informuje Sensirion, 95% ich sensorów nie przekracza typowego błędu pomiarowego (typical tolerance). Na końcu tekstu zamieszczono dokładność pomiaru wilgotności sensorów SHT3x.

    W sprzedaży detalicznej sensor SHT30 jest dostępny za 10-13 zł, cena SHT31 to 21-24 zł, za najdokładniejszy SHT35 trzeba zapłacić 39-42 zł. Są to ceny przy zakupie 1 sztuki, ale producenci stacji pogodowych kupują sensory w bardzo dużych ilościach, dla nich te ceny będą 50% niższe. A to oznacza, że najtańszy sensor z serii SHT3x (SHT30) może zostać umieszczony także w stacjach pogodowych w cenie poniżej 100 zł.

    Użytkownicy produktów z sensorami starszej generacji (np. SHT1x) często narzekali, przeważnie w zimie, że np. na termometrze zaokiennym mają -20°C, a na stacji tylko -18°C. Wprowadzenie dokładnych sensorów SHT3x spowoduje, że takie narzekania wkrótce się skończą, bo nawet przy bardzo niskiej temperaturze ujemnej -20°C, typowy błąd pomiarowy będzie w zakresie ±0.2-0.4°C (w zależności od zastosowanej wersji sensora), to poniżej rozdzielczości standardowych termometrów analogowych, które mają skalę co 1°C. Zresztą to już się dzieje, co można zobaczyć w opiniach produktów wykorzystujących SHT3x.

    Sensory SHT3x powinniśmy znaleźć między innymi w nowych stacjach Davis Vantage Pro2 (SHT31, od maja 2016), stacjach typu WH2900 (np. Eurochron EFWS2900), termo-higrometrach typu HP3000 (SHT30, np. MISOL HP3001) i pewnie jeszcze w wielu innych nowych stacjach pogodowych.

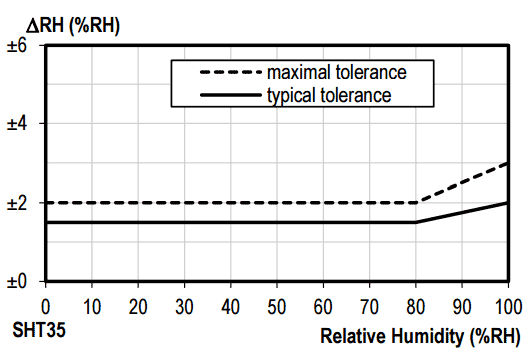

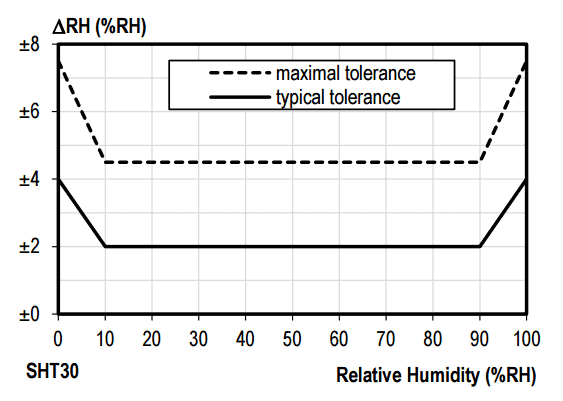

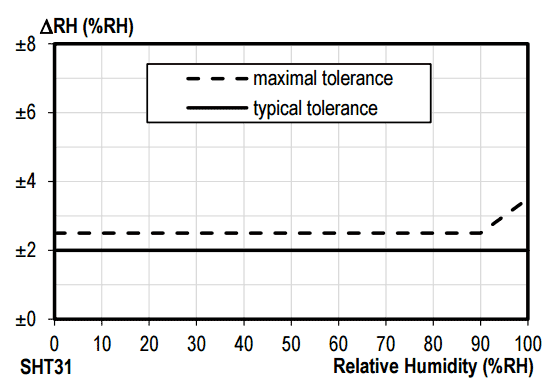

    Dokładność pomiaru wilgotności sensorów SHT3x





    Autor: Parasol (Stacje-Pogody.pl)
    Źródło informacji i zdjęcia: Sensirion AG
