  • Stacje pogodowe typu HP255x - co mierzą, czym się różnią i jak działają?

  • 2020-05-03 14:49 | aktualizacja: 2020-05-03 14:48
    5 pkt
  • Stacje typu HP255x to "urządzenia pogodowe", które między innymi umożliwiają archiwizacje pomiarów, przesyłanie ich do serwisów pogodowych (np. WU), mają pomiar promieniowania słonecznego, a także duże możliwość rozbudowy o dodatkowe czujniki (np. PM2.5). Pod typem HP255x aktualnie "ukrywają się" trzy produkty o oznaczeniach HP2550, HP2551 i HP2553. Wszystkie mają identyczną funkcjonalność, mierzą te same parametry pogodowe, a różnią się przede wszystkim czujnikami zewnętrznymi.
  • Stacje pogodowe typu HP255x umożliwiają pomiar temperatury i wilgotności (wewnętrznej i zewnętrznej), ciśnienia atmosferycznego, prędkości i kierunku wiatru, opadów deszczu, promieniowania słonecznego i indeksu UV, wyświetlają także informacje o fazie księżyca oraz wschodach i zachodach słońca. Jest także prognoza pogody w postaci 5 symboli (ikonek) pogodowych.

    Pomiary mogą być automatycznie przesyłane do serwisów pogodowych (Weather Underground, WeatherCloud, WOW i Ecowitt Weather), możemy przesyłać je także na własną stronę, o ile będziemy umieli je odebrać (protokół Weather Underground lub Ecowitt).

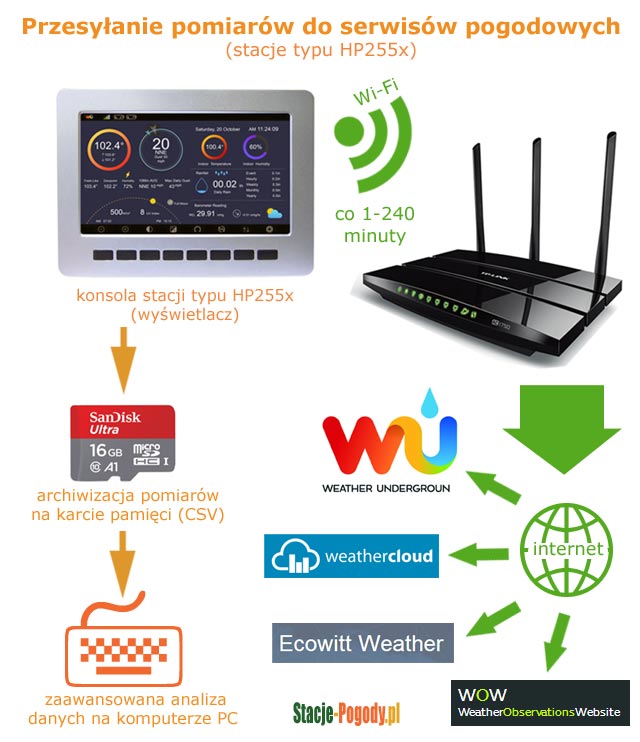

    Przesyłanie pomiarów do serwisów pogodowych (stacje typu HP255x)


    Wszystkie zmierzone dane pogodowe są automatycznie archiwizowane w pamięci stacji oraz na karcie pamięci microSD. Dane z czujników podstawowych, dołączonych do zestawu, są zapisywane w pamięci wewnętrznej stacji, natomiast pomiary z czujników dodatkowych (opcjonalnych) na karcie pamięci.

    Karta microSD służy także do robienia backupów danych (pamięci stacji) oraz aktualizacji firmware (oprogramowania zarządzającego stacją). Karta o pojemności 1 GB może pomieścić pomiary nawet z 10 lat. Dane pomiarowe są zapisywane w plikach CSV, możemy je przeglądać i analizować na komputerze PC np. w arkuszu kalkulacyjnym. Dane historyczne możemy przeglądać również na 7 calowym kolorowym wyświetlaczu (konsoli), także w formie wykresów.

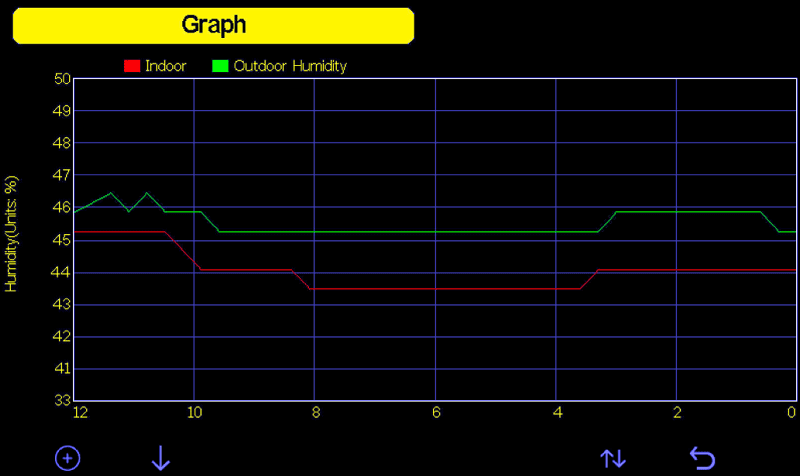

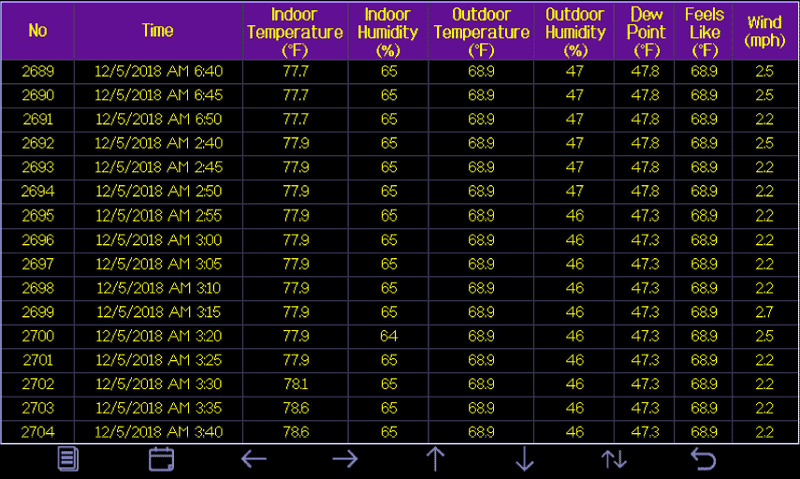

    Konfiguracja stacji typu HP255x - historia Konfiguracja stacji typu HP255x - wykresy
    Dane historyczne w formie tabeli i wykresów


    Stacje typu HP255x mają duże możliwości rozbudowy o dodatkowe czujniki, możemy podłączyć nawet 8 wielokanałowych czujników temperatury i wilgotności (typu WH31), 8 czujników wilgotności gleby (typu WH51) oraz 4 czujniki jakości powietrza PM2.5 (typu WH41). Ze stacjami HP255x powinien współpracować także nowy czujnik wyładowań atmosferycznych (piorunów, typu WH57).

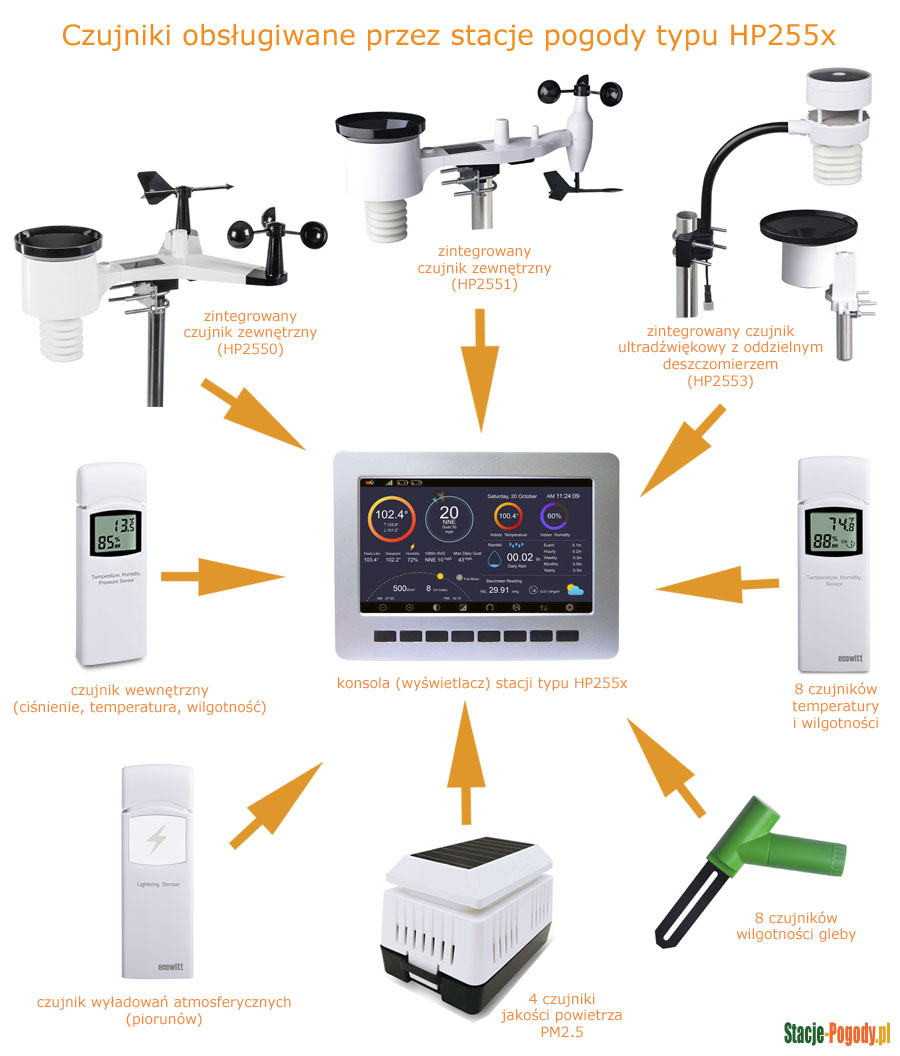

    Czujniki obsługiwane przez stacje pogody typu HP255x
    Czujniki obsługiwane przez stacje pogody typu HP255x


    Pomiar ciśnienia powietrza, temperatury i wilgotności wewnętrznej realizowany jest za pomocą dodatkowego czujnika wewnętrznego. Można go wykorzystać także, jako dodatkowy czujnik zewnętrzny, jeżeli potrzebujemy dodatkowego pomiaru temperatury i wilgotności na zewnątrz.

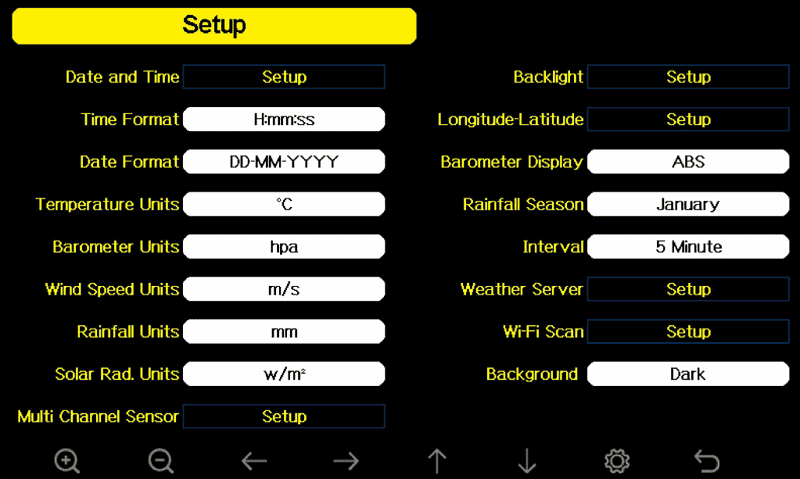

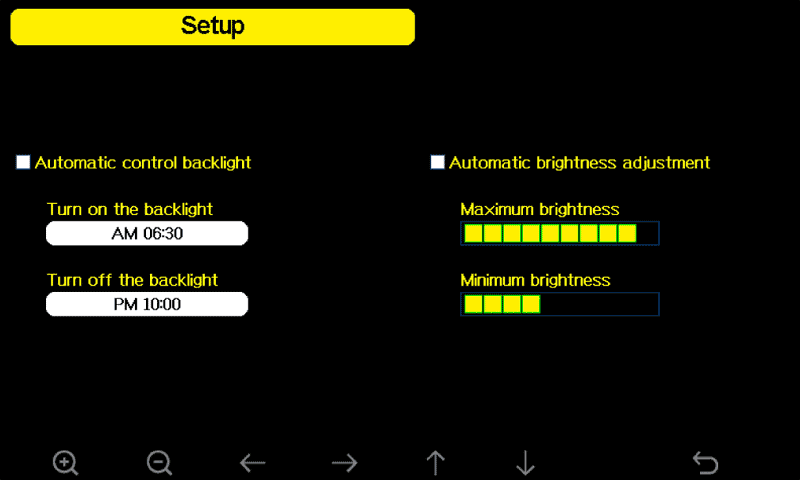

    Konfiguracja stacji typu HP255x - ekran główny Konfiguracja stacji typu HP255x - jasność wyświetlacza

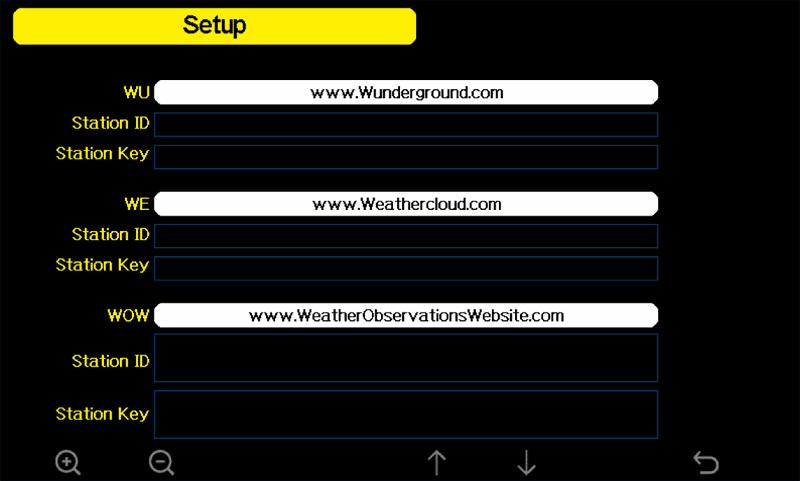

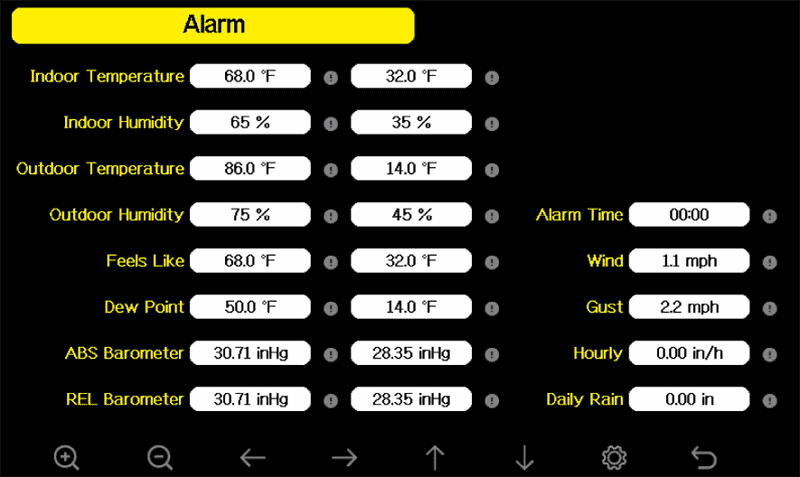

    Konfiguracja stacji typu HP255x - alarmy Konfiguracja stacji typu HP255x - serwisy pogodowe
    Konfiguracja (ustawienia główne, jasność wyświetlacza, alarmy, serwisy pogodowe)


    Stacje HP255x mają duże możliwości konfiguracyjne, możemy np. nadawać własne nazwy czujnikom, sterować jasnością wyświetlacza w określonych godzinach, zmieniać jednostki mierzonych parametrów pogodowych, zmieniać interwał automatycznej archiwizacji pomiarów, ustawić częstość wysyłania danych do serwisów pogodowych itp. Mamy możliwość zdefiniowania alarmów typu High/Low dla większości mierzonych parametrów pogodowych. Mamy także możliwość kalibracji pomiarów, jeżeli dysponujemy bardzo dokładnymi danymi, np. mamy własny termometr wzorcowy, dokładne informacje o ciśnieniu itp.

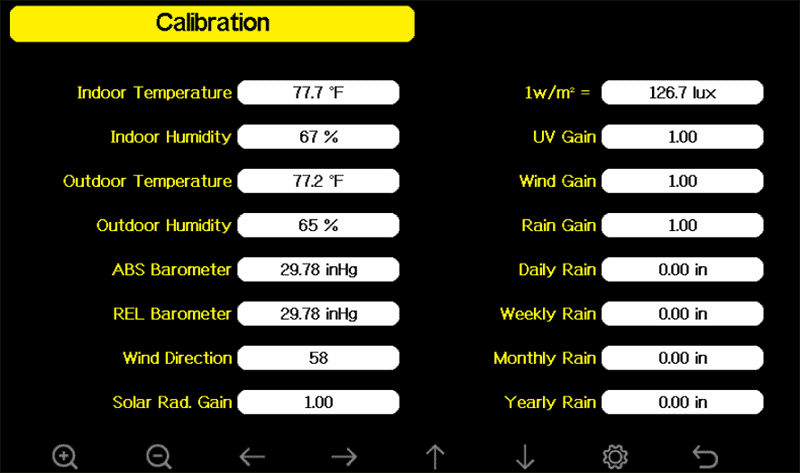

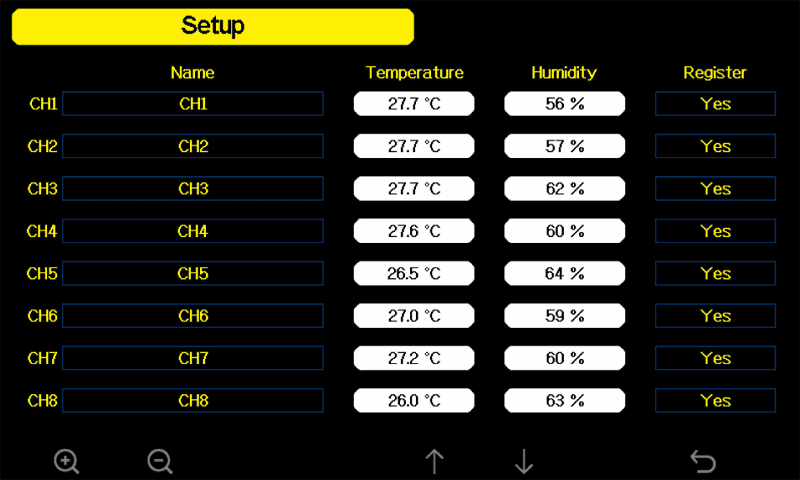

    Konfiguracja stacji typu HP255x - kalibracja pomiarów Konfiguracja stacji typu HP255x - czujniki

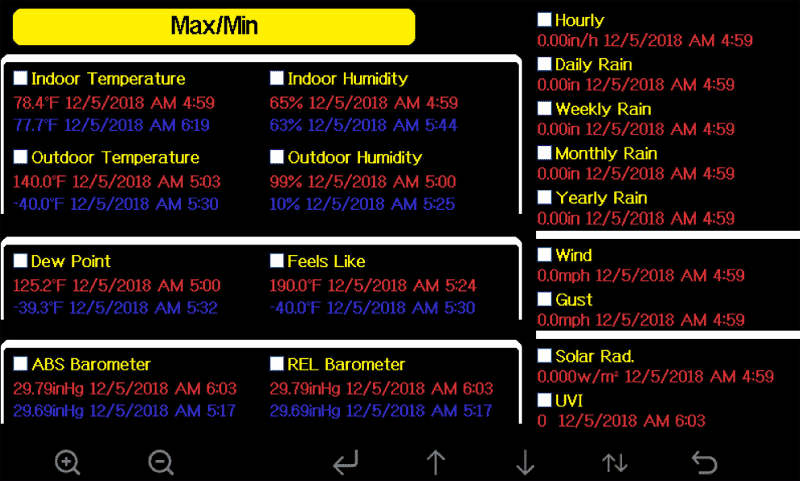

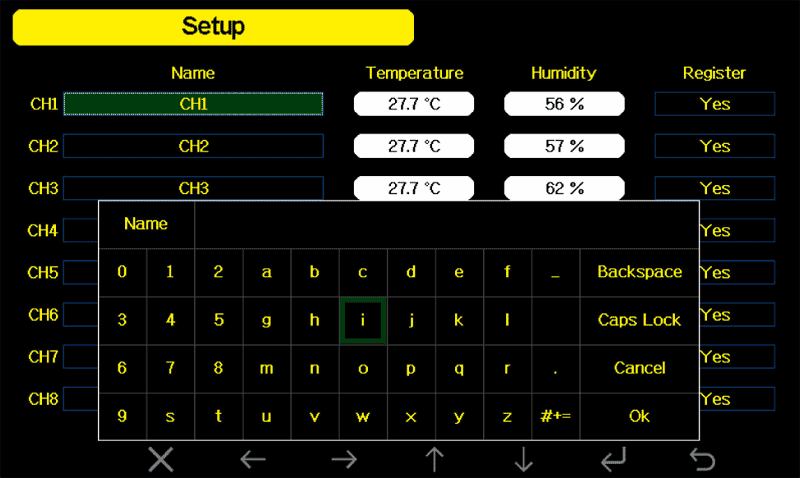

    Konfiguracja stacji typu HP255x - zmiana nazwy czujników Konfiguracja stacji typu HP255x - wartości max/min
    Konfiguracja (kalibracja, czujniki temperatury i wilgotności, nazywanie czujników, wartości max/min)


    W konsoli możemy wybrać rodzaj tła, jakie preferujemy - ciemne lub jasne. Czasy wschodu i zachodu są dokładne, ponieważ wyświetlane są na podstawie podanej długości i szerokości geograficznej.

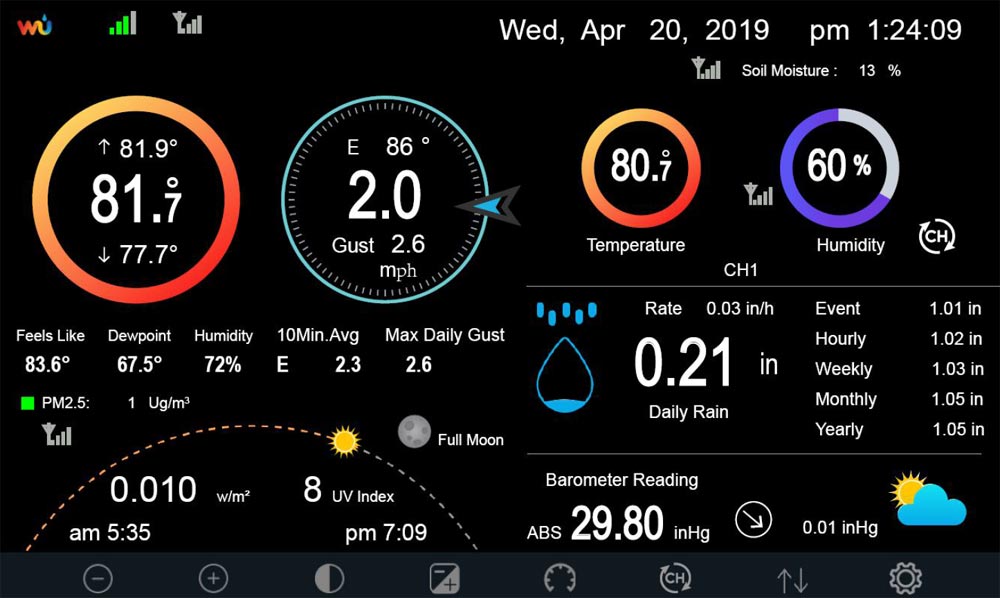

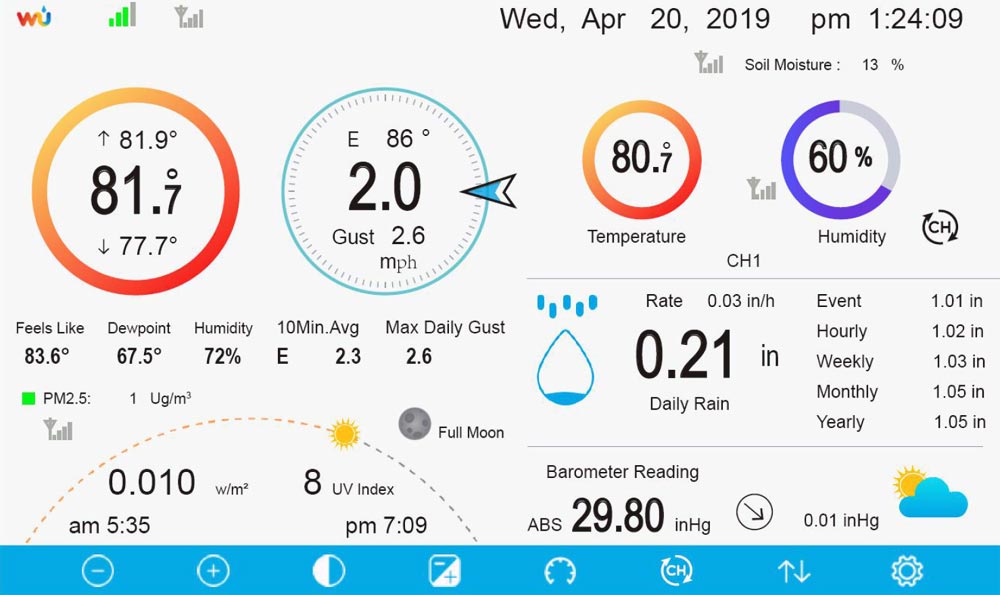

    Wyświetlacz stacji pogody typu HP255x - tło jasne Wyświetlacz stacji pogody typu HP255x - tło ciemne
    Wyświetlacz - rodzaje tła


    Wszystkie stacje typu HP255x mają identyczne konsole (wyświetlacze), różnią się przede wszystkim czujnikami zewnętrznymi - dwa produkty mają czujnik zintegrowany typu wszystko w jednym, jeden ma oddzielny deszczomierz i pozostałe sensory pomiarowe zintegrowane w jednym czujniku ultradźwiękowym.

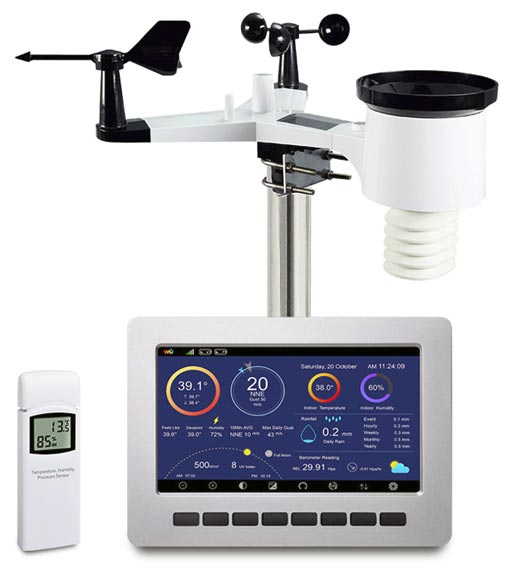

    Stacja pogodowa typu HP2550
    Stacja pogodowa typu HP2550


    Stacja HP2550 została wyposażona w zintegrowany czujnik zewnętrzny trzyramienny (typu Y). HP2551 to model wyposażony także w zintegrowany czujnik zewnętrzny, ale jest on dwuramienny (typu I).

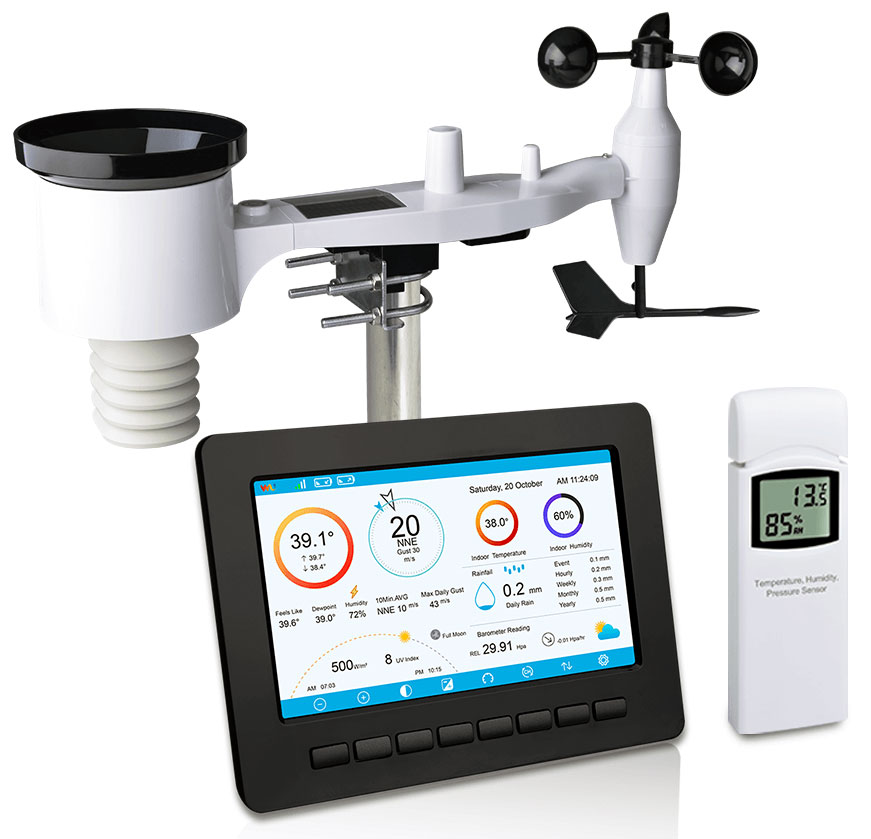

    Stacja pogodowa typu HP2551
    Stacja pogodowa typu HP2551


    HP2553 to stacja najbardziej zaawansowana, wyposażona w zintegrowany czujnik ultradźwiękowy (ultradźwiękowy wiatromierz, pomiar światła, UV, temperatura i wilgotność) oraz oddzielny deszczomierz. Co ciekawe, to w obudowie zintegrowanego czujnika ultradźwiękowego umieszczono płytę grzewczą, która umożliwia stopienie nagromadzonego śniegu/lodu.

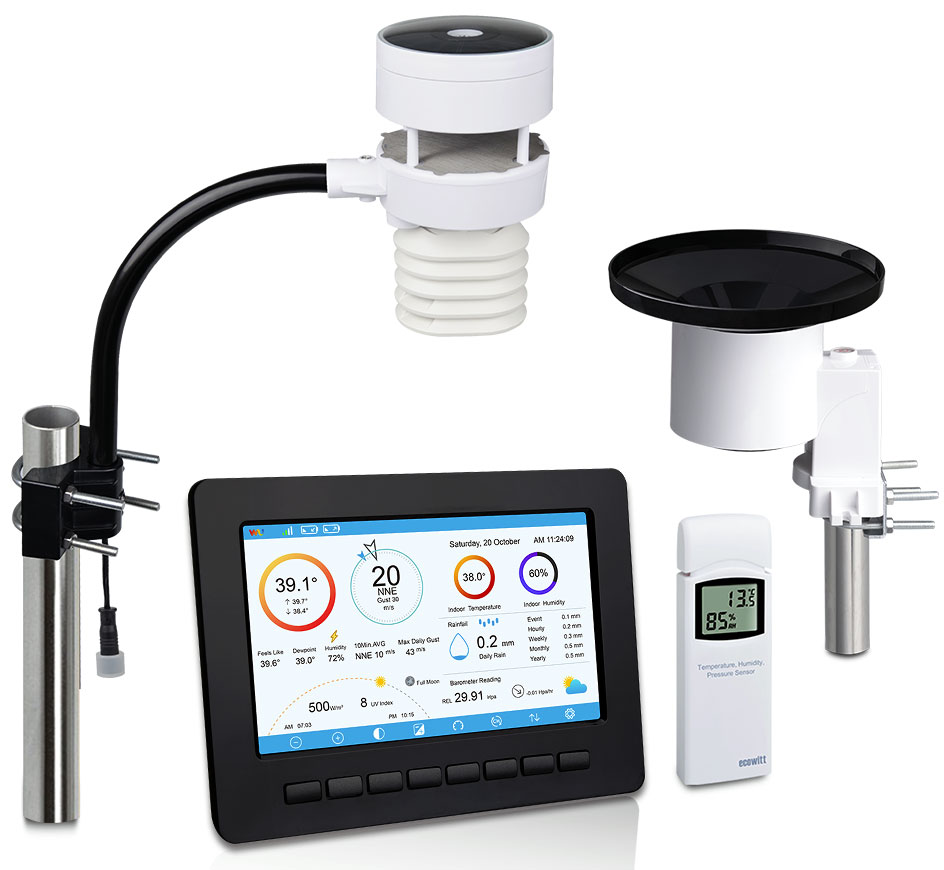

    Stacja pogodowa typu HP2553
    Stacja pogodowa typu HP2553


    We wszystkich stacjach czujniki zewnętrzne są zasilane energią słoneczną (w HP2553 tylko czujnik ultradźwiękowy). Czujnik ultradźwiękowy ma zwiększony zasięg radiowy do 200-300 metrów.

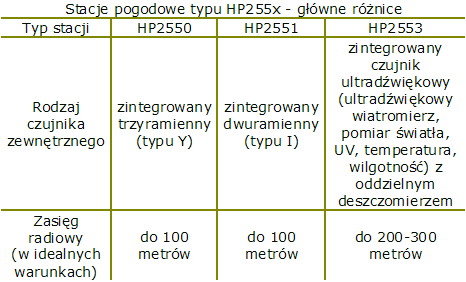

    Stacje pogodowe typu HP255x - główne różnice


    Stacje typu HP255x to produkty Fine Offset Electronics, możemy je kupić pod różnymi markami takimi jak np. DNT WeatherScreen PRO, Froggit HP1000SE PRO, Ecowitt HP2551, Ecowitt HP2553, czy Ambient Weather WS-2000 i WS-5000 (USA, 915 MHz). Na zakup trzeba przeznaczyć przeważnie od 1100 do 1400 zł.

    Autor: Parasol (Stacje-Pogody.pl)
    Źródło informacji i zdjęcia: ECOWITT, Fine Offset Electronics Co., Ltd.
  • Komentarze (1)

    • Ocena treści
      Komentarz
    • 5
      Jako użytkownik stacji HP2553 dodam, że dla uruchomienia ogrzewania czujnika ultradźwiękowego należy podłączyć go do prądu poprzez wtyczkę z wejściem USB. Ecowitt udostępnia 2 długości kabla - 10- i 20-metrową. Niestety przy temperaturze ponad 10 stopni należy ręcznie odłączyć zasilanie płytki grzejnej, gdyż może to spowodować uszkodzenie czujnika, zwłaszcza przez baterie. Producent pracuje obecnie nad zautomatyzowanym mechanizmem załączania modułu grzejnego.
      Data: 2020-05-04 22:32:36
      Dodał: Mark
