Jaka jest maksymalna odległość w jakiej mogę umieścić czujnik zewnętrzny?
Publikacja:
Aktualizacja:
Ocena:
Jak obliczyć maksymalną odległość czujnika od konsoli stacji pogodowej? Jaki jest realny zasięg bezprzewodowych stacji meteorologicznych? Gdzie najlepiej umieścić stację i czujniki zewnętrzne? Co zrobić, gdy mamy problemy z zasięgiem czujników?
Producenci stacji standardowo podają zasięg w terenie otwartym, czyli zasięg w linii wzroku i bez przeszkód. Jest to przeważnie maksymalna odległość transmisji, w optymalnych warunkach. Nieliczni jak np. Davis Instruments, podają także informacje o prawdopodobnym zasięgu "przez ściany" (through walls).
Czasami na stronach producentów lub w dokumentacji technicznej stacji, możemy znaleźć informacje, o ile może spaść zasięg w określonym terenie. Możemy to wykorzystać, aby spróbować obliczyć, jaka może być w naszych warunkach maksymalna odległość czujnika od konsoli.
Informacja podawana przez Davis Instruments
Informacja podawana przez La Crosse Technology
Informacja podawana przez Fine Offset Electronics
Radiowa komunikacja bezprzewodowa jest podatna na różnego rodzaju zakłócenia, przeszkodę stanowią dla niej ściany, metalowe bariery, wpływ ma także odległość od nadajnika.
Stację pogody najlepiej umieścić z dala od urządzeń elektronicznych, takich jak telewizory, kuchenki mikrofalowe, komputery, lodówki i głośniki. Czujniki zewnętrzne (np. temperatury/wilgotności) największy zasięg mają z reguły w pozycji pionowej, powieszone lub postawione. Należy unikać kładzenia ich poziomo, chyba że producent tak zaleca.
Jeżeli mamy jeszcze inne urządzenia działające na tej samej częstotliwości (np. 433, 868 MHz) i pojawiają się problemy (przerwy) z komunikacją stacja <-> czujnik, warto spróbować wyłączyć te inne urządzenia, do czasu rozwiązania problemów.
Jeżeli problemem okaże się wzajemne zakłócanie urządzeń, to można spróbować zmienić kanał komunikacji w czujniku. Standardowo w czujnikach (np. temperatury/wilgotności) ustawiony jest w fabryce kanał 1. Jeżeli czujnik ma taką możliwość, najlepiej od razu zmienić ten kanał na inny (np. 2 lub 3), bo większość użytkowników będzie wykorzystywała ten ustawiony kanał domyślny.
Jeżeli wyłączenie innych urządzeń pracujących na tej samej częstotliwości i zmiana kanału komunikacji nie pomaga, problemy nie ustają, konieczne może być przeniesieni czujników lub konsoli w inne miejsce, tak, aby zmniejszyć dystans pomiędzy oboma urządzeniami.
Autor: Parasol (Stacje-Pogody.pl)

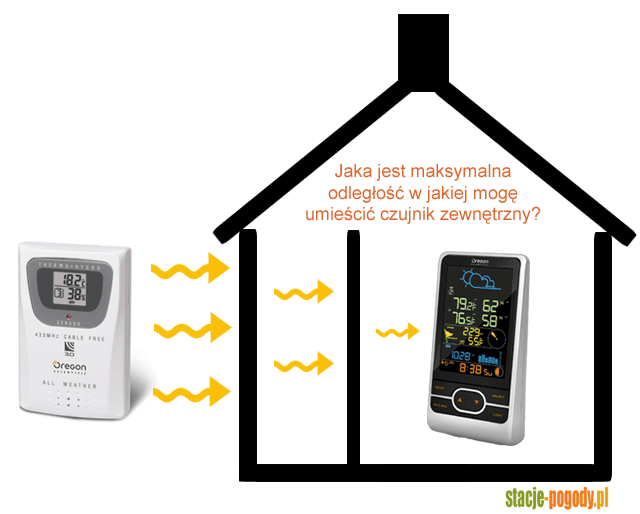

W rysunku wykorzystano zdjęcia produktów firmy Oregon Scientific
Jak można zorientować się, czy zasięg stacji pogodowej będzie wystarczający?
Czasami na stronach producentów lub w dokumentacji technicznej stacji, możemy znaleźć informacje, o ile może spaść zasięg w określonym terenie. Możemy to wykorzystać, aby spróbować obliczyć, jaka może być w naszych warunkach maksymalna odległość czujnika od konsoli.
Informacja podawana przez Davis Instruments
Przy transmisji na zewnątrz, w linii prostej z niewielkimi przeszkodami lub zakłóceniami, typowy zasięg wyniesie około 50-80% wartości maksymalnej. Przy przejściu sygnału przez ściany lub w obszarach o wysokich zakłóceniach radiowych, typowy zasięg może wynosić zaledwie 20-40% maksymalnego.
Informacja podawana przez La Crosse Technology
Odejmujemy od 6 do 10 metrów na zewnętrznej ścianie lub innej przeszkodzie o podobnej szerokości lub strukturze materiału. Odejmujemy od 3 do 10 metrów na ścianie wewnętrznej lub jakimkolwiek utrudnieniu o podobnej szerokości lub strukturze materiału.
Informacja podawana przez Fine Offset Electronics
Każda "ściana" lub przeszkoda zmniejsza zasięg transmisji o współczynnik podany poniżej:
- szkło (surowe) 5-15%
- tworzywa sztuczne 10-15%
- drewno 10-40%
- cegła 10-40%
- beton 40-80%
- metal 90-100%
Gdzie najlepiej umieścić stację i czujniki?
Radiowa komunikacja bezprzewodowa jest podatna na różnego rodzaju zakłócenia, przeszkodę stanowią dla niej ściany, metalowe bariery, wpływ ma także odległość od nadajnika.
Stację pogody najlepiej umieścić z dala od urządzeń elektronicznych, takich jak telewizory, kuchenki mikrofalowe, komputery, lodówki i głośniki. Czujniki zewnętrzne (np. temperatury/wilgotności) największy zasięg mają z reguły w pozycji pionowej, powieszone lub postawione. Należy unikać kładzenia ich poziomo, chyba że producent tak zaleca.
Co zrobić, gdy mamy problemy z zasięgiem czujników?
Jeżeli mamy jeszcze inne urządzenia działające na tej samej częstotliwości (np. 433, 868 MHz) i pojawiają się problemy (przerwy) z komunikacją stacja <-> czujnik, warto spróbować wyłączyć te inne urządzenia, do czasu rozwiązania problemów.

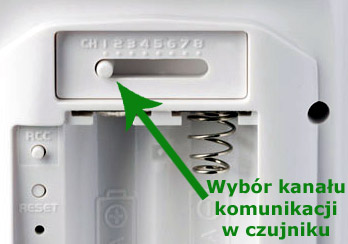

Jeżeli problemem okaże się wzajemne zakłócanie urządzeń, to można spróbować zmienić kanał komunikacji w czujniku. Standardowo w czujnikach (np. temperatury/wilgotności) ustawiony jest w fabryce kanał 1. Jeżeli czujnik ma taką możliwość, najlepiej od razu zmienić ten kanał na inny (np. 2 lub 3), bo większość użytkowników będzie wykorzystywała ten ustawiony kanał domyślny.
Jeżeli wyłączenie innych urządzeń pracujących na tej samej częstotliwości i zmiana kanału komunikacji nie pomaga, problemy nie ustają, konieczne może być przeniesieni czujników lub konsoli w inne miejsce, tak, aby zmniejszyć dystans pomiędzy oboma urządzeniami.
Autor: Parasol (Stacje-Pogody.pl)
W rysunku wykorzystano zdjęcia produktów firmy Oregon Scientific
