  • Czujnik WS80 z ultradźwiękowym wiatromierzem - do stacji typu GW1000 i HP2550

  • 2019-10-26 00:00 | aktualizacja: 2019-10-26 10:45
  • WS80 to ultradźwiękowy czujnik zewnętrzny przeznaczony do stacji pogodowych typu GW1000 i HP2550 produkowanych przez Fine Offset Electronics. Posiada ultradźwiękowy pomiar prędkości i kierunku wiatru, pomiar temperatury i wilgotności oraz promieniowania słonecznego i indeksu UV.

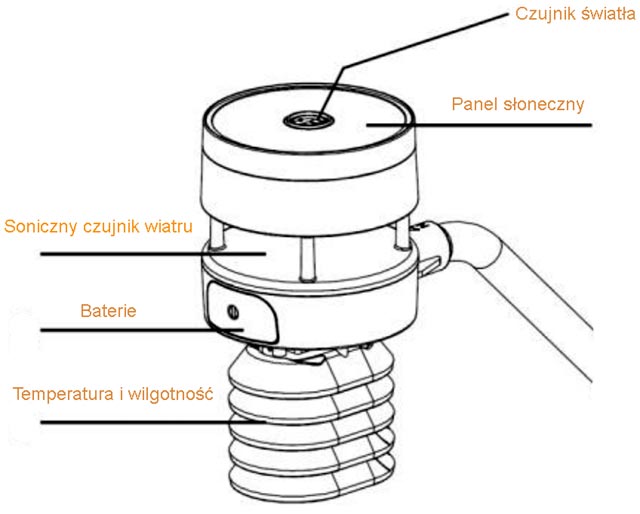

  • Czujnik WS80 - schemat


    WS80 zasilany jest głównie energią słoneczną, 2 baterie AA wykorzystywane są jako zasilanie awaryjne, w przypadku braku wystarczającej energii dostępnej ze słońca. Czujnik przesyła pomiary do bramki Wi-Fi GW1000 lub konsoli HP2550 drogą radiową, co 4.75 sekundy. Oprócz ultradźwiękowego pomiaru wiatru, WS80 wyróżnia się także dużym zasięgiem, konsola odbiorcza może być umieszczona nawet w odległości 300 metrów (w idealnych warunkach).

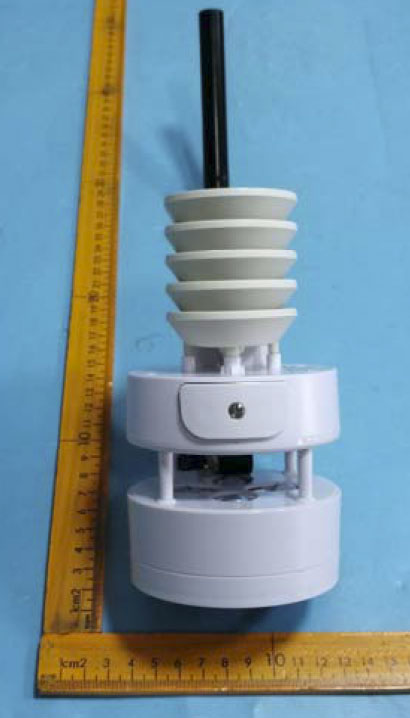

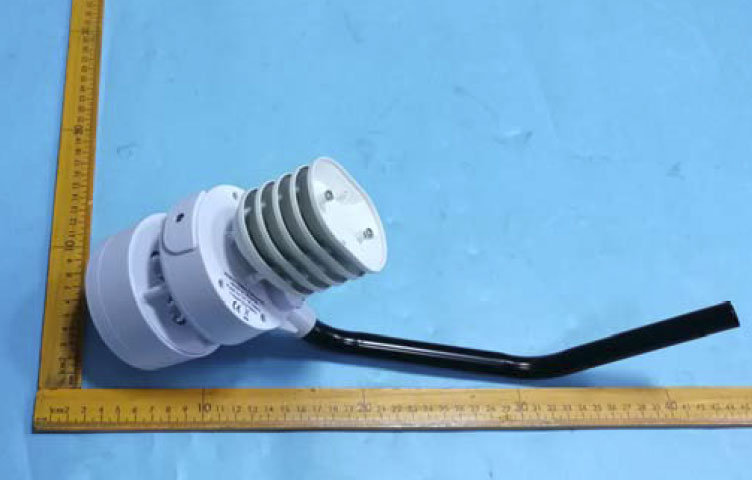

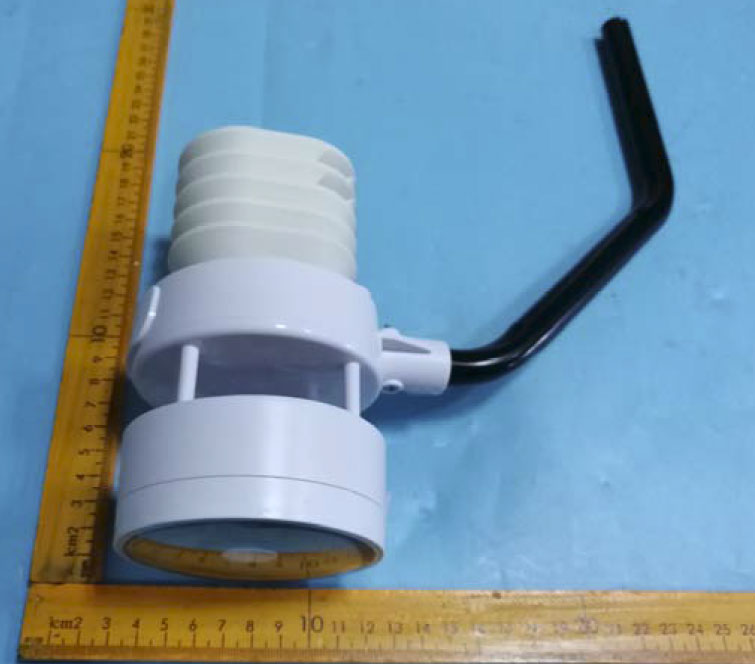

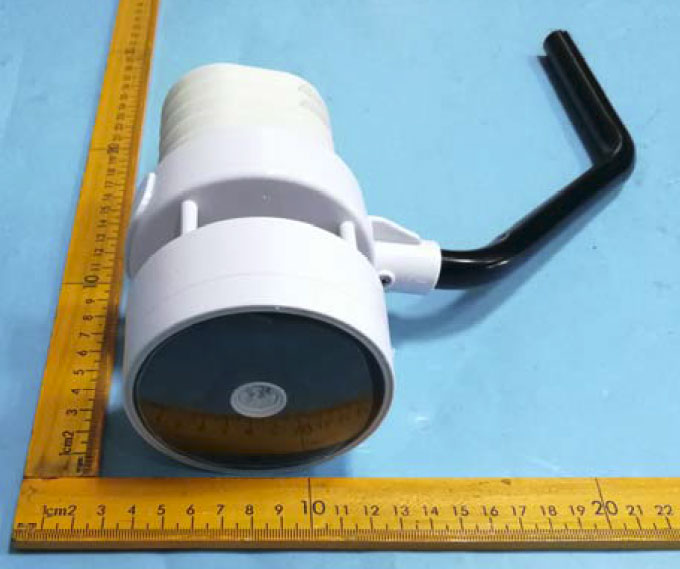

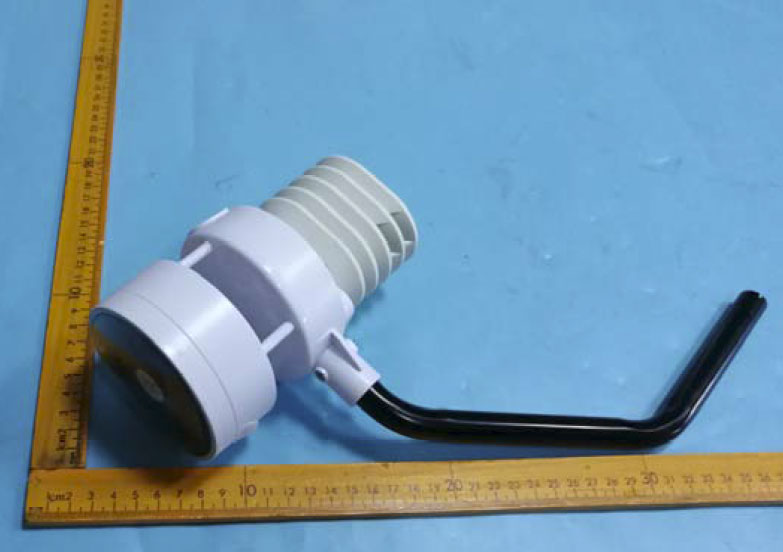

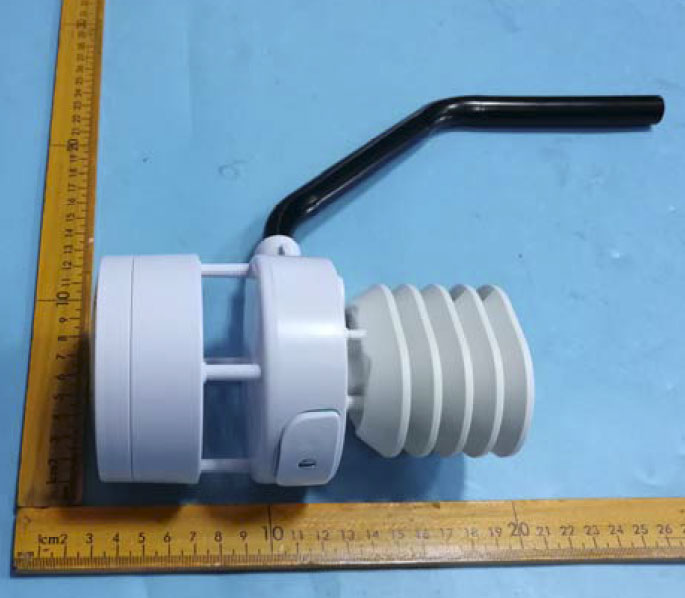

    Czujnik WS80 - zdjęcie 1 Czujnik WS80 - zdjęcie 2 Czujnik WS80 - zdjęcie 3 Czujnik WS80 - zdjęcie 4 Czujnik WS80 - zdjęcie 5 Czujnik WS80 - zdjęcie 6


    Wiatromierz WS80 może mierzyć prędkość wiatru w zakresie od 0 do 40 m/s z dokładnością +/-0.5 m/s przy wietrze do 10 m/s i +/-5% przy wietrze powyżej 10 m/s. Dokładność pomiaru kierunku wiatru to ±5°. Pozostałe parametry są raczej standardowe - temperatura od -40°C do +60°C (±1°C), wilgotność 1-99% (±5%), promieniowanie słoneczne 0-300 Klux (±15%), UVI 1-15 (±2).

    Co ciekawe, to wiatromierz ma także możliwość kalibracji, jest do tego przewidziany specjalny przycisk na spodzie czujnika. Ale nie powinno się z niego korzystać bez potrzeby, a tylko w przypadku, gdy prędkość wiatru nie wraca do zera, a nie ma wiatru.

    A jak działa taki ultradźwiękowy wiatromierz? Działa na zasadzie wysyłania impulsów akustycznych pomiędzy dwoma punktami, z różnicy czasu rozchodzenia się dźwięku, z wiatrem i pod wiatr, obliczana jest prędkość wiatru. Stosując więcej takich punktów pomiarowych można wyznaczyć także kierunek wiatru.

    Produkt nie jest jeszcze oficjalnie dostępny, aktualnie przechodzi różne testy i legalizacje dopuszczające na określone rynki (np. USA). Prawdopodobnie najwcześniej pojawi się pod marką Ecowitt, a dopiero później będzie dostępny w Europie (np. Froggit).

    Autor: Parasol (Stacje-Pogody.pl)
    Źródło informacji i zdjęcia: FCC (United States Federal Communications Commission)
